JD-KHP型不銹鋼擴散緩沖放空消聲器

一、結構型式

　　本消聲器是一種擴散緩沖，小孔噴注與吸聲結構相結合的復合消聲器，在材質上采用既抗燃又耐腐蝕的不銹鋼，適用于氧氣、氮氣、空氣、化工工藝氣體及水蒸汽在排放時產生的排氣噴流噪聲。

二、適用范圍

　　1.適用放散量：4000-128000m3/h(標況)

　　2.適用壓力：本消聲器**接予放空閥后，壓力≤0.15MPa

　　3.使用溫度：<400℃

　　4.消聲量：>30dB(A)

三、注意事項

　　1.本消聲器配帶材質為20號鋼PN2.5JB81-94接管法蘭一對，排污管法蘭一對。

　　2.用戶自配PN2.5 DN20排污閥一個。

　　3.若放空閥前壓力P>2.5MPa，宜在消聲器前配管上安放一個φ=0.5D（配管直徑）節流孔板。

　　4.嚴禁油水浸入吸聲材料。

　　5.安裝時消聲器本體不得承受本身重量以外其它處力牽扯，并須堅放。

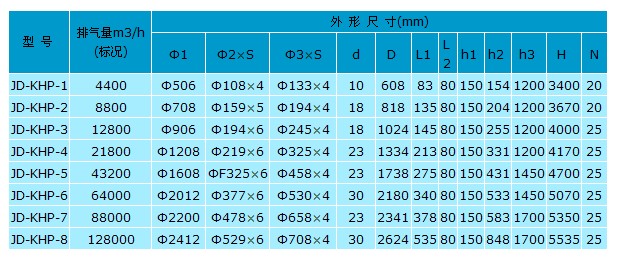

JD-KHP型不銹鋼擴散緩沖型放空消聲系列規格選用表
